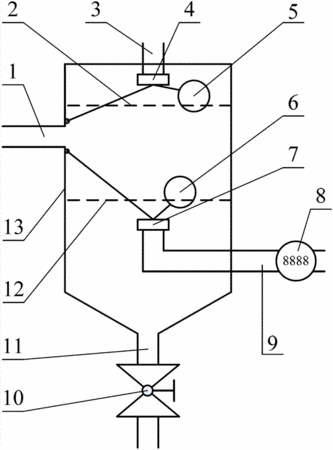

摘要:本實用新型一種煤層氣排采中水流計量裝置,由水流量表和三態分離裝置組成,水流量表與三態分離裝置的排水口連接。所述的三態分離裝置設計成一個蓄水池,蓄水池四周分別設有進水口、排氣口、排水口和放渣口,排氣口前端設有上密封件,通過上浮球控制排氣口的開關;排水口前端設有下密封件,通過下浮球控制排水口的開關;放渣口后端設有放渣閥,通過放渣閥來控制放渣口的開關。本實用新型的水流量表結構簡單,對水流量表的要求低,能大大提高水流量表的使用壽命,能進行斷續流和含有固體、氣體和液體的液態流體計量且計量誤差小、測量范圍大。
- 專利類型實用新型
- 申請人武漢四方光電科技有限公司;
- 發明人劉志強;官睿;何濤;
- 地址430205 湖北省武漢市東湖新技術開發區鳳凰產業園鳳凰園三路3號
- 申請號CN201220678873.4
- 申請時間2012年12月10日
- 申請公布號CN203050671U
- 申請公布時間2013年07月10日
- 分類號E21B47/00(2012.01)I;E21B43/34(2006.01)I;
