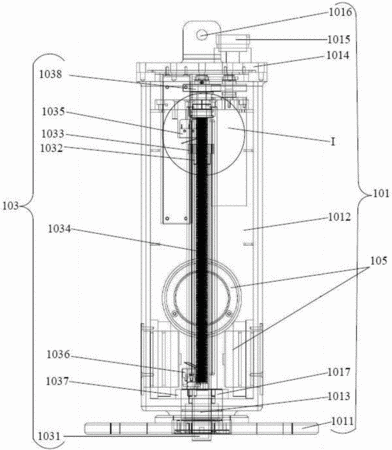

摘要:本實用新型公開一種成孔成槽多參數綜合檢測裝置。該裝置的檢測探頭包括電機組件、探針組件、探頭電路板和超聲波換能器,電機組件的電機固定在軸承座上且電機的動力輸出端與設于軸承座上方的第一齒輪軸連接,第一齒輪與探針組件的設于軸承座上方的第二齒輪嚙合,帶動探針組件中的絲桿運動,探頭電路板中的控制單元接收地面主機的控制信號和向地面主機傳輸電機工作電流信號和傾角傳感器檢測到的傾角信號,電機工作電流的相對變化等效于探針所受壓力的相對變化,超聲波換能器設于腔體的側壁上且通過電纜與地面主機連接。通過下放一次檢測探頭即可實現不同深度位置的孔徑孔斜檢測和沉渣厚度檢測,提高了檢測效率且測量結果準確可靠。
- 專利類型實用新型
- 申請人武漢天宸偉業物探科技有限公司;
- 發明人夏代林;曾成林;肖樂;楊飛;夏昇平;吳自來;孟紅霞;
- 地址430223 湖北省武漢市東湖新技術開發區武漢理工大學科技園國測科技總部空間研發車間1號樓3層(3)研發車間
- 申請號CN201620665728.0
- 申請時間2016年06月29日
- 申請公布號CN205840862U
- 申請公布時間2016年12月28日
- 分類號E21B47/00(2012.01)I;E21B47/0224(2012.01)I;E21B47/085(2012.01)I;E02D33/00(2006.01)I;
