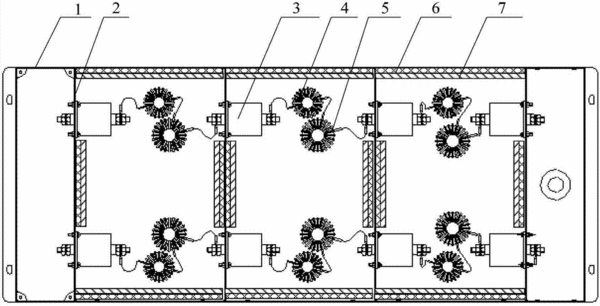

摘要:本實用新型涉及超寬帶屏蔽室電源濾波器,包括殼體、上蓋板、N個隔板以及N個濾波元器件,上蓋板與殼體相適配形成屏蔽腔,N個隔板設置在濾波腔內將屏蔽腔隔成N-1個小屏蔽腔,殼體的內壁和上蓋板的內壁上依次設置有吸波層6和絕緣層7,隔板的兩個板面上均依次設置有吸波層6和絕緣層7,N為大于等于1的整數,N個濾波元器件依次位于N-1個小屏蔽腔內且依次固定在N個隔板上。本實用新型解決了現有的電源濾波器額定工作電流偏低、濾波效果差的技術問題,本實用新型的電源濾波器能夠承受大電流,工作在寬頻段內,具有高插入損耗性能。
- 專利類型實用新型
- 申請人陜西海泰電子有限責任公司;
- 發明人郭恩全;王騫;郭永峰;余承亮;
- 地址710075 陜西省西安市團結南路35號航??萍紙@
- 申請號CN201220748704.3
- 申請時間2012年12月30日
- 申請公布號CN203072274U
- 申請公布時間2013年07月17日
- 分類號H05K5/02(2006.01)I;H05K9/00(2006.01)I;
