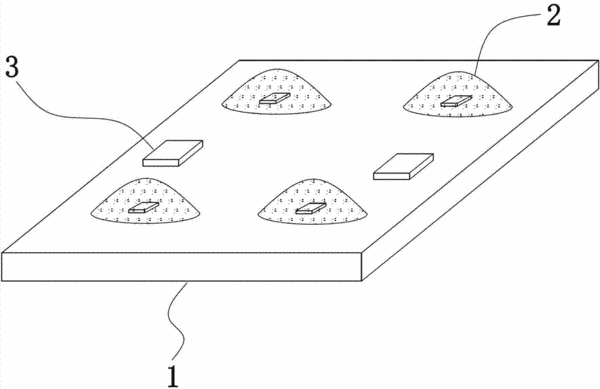

摘要：本實用新型公開了一種MCOB集成混光LED模組，包括鋁基線路板，所述鋁基線路板上設置有多個混光LED芯片和多個紅色LED芯片，所述混光LED芯片由球狀綠色熒光粉封裝體和封裝在該球狀綠色熒光粉封裝體中的藍色LED芯片構成，且所述藍色LED芯片通過固晶膠倒裝在鋁基線路板上。本實用新型將藍色LED芯片通過固晶膠倒裝在鋁基線路板上，避免了焊腳，保證了產品的穩定性，避免出現虛焊的情況；同時利用球狀綠色熒光粉封裝體對藍色LED芯片的MCOB封裝，實現藍色LED芯片多個角度的出光，避免了電極和芯片側面對光的阻擋，提高了出光效率、降低了光損。
- 專利類型實用新型
- 申請人同方股份有限公司;
- 發明人付興紅;劉興漢;
- 地址北京市海淀區王莊路1號清華同方科技大廈A座30層
- 申請號CN201220498177.5
- 申請時間2012年09月27日
- 申請公布號CN202917485U
- 申請公布時間2013年05月01日
- 分類號H01L25/075(2006.01)I;H01L33/48(2010.01)I;H01L33/62(2010.01)I;H01L33/50(2010.01)I;
