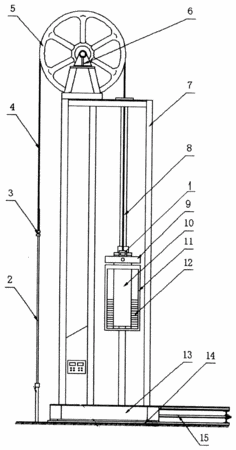

摘要:一種智能型直托式抽油機。底座下端部位固裝有底板,上端部位安裝有機架,機架頂部安裝有座臥在軸承座上的滑輪組,滑輪組上的滑輪凹槽內有鋼絲繩一端穿過直線電機定子掛在直線電機動子端蓋的長耳上,另一端通過滑輪組、懸繩器與抽油桿相接,直線電機的定子垂直裝在底座上,上端固定在機架的頂部,直線電機的動子套裝在直線電機定子外面,平衡重車通過托盤掛在直線電機動子、長耳上與直線電機動子連接,底座前后兩端安裝有對稱的機架行走裝置。該裝置結構簡單、設計合理、重量輕,體積小,省去了游梁式抽油機上的減速器、四連桿機構、皮帶輪等,運行安全可靠、噪聲小,維修方便。
- 專利類型實用新型
- 申請人哈爾濱泰富電氣有限公司;
- 發明人陳天為;
- 地址150060哈爾濱開發區哈平路集中區哈平西路9號
- 申請號CN200620020732.8
- 申請時間2006年04月30日
- 申請公布號CN2900860Y
- 申請公布時間2007年05月16日
- 分類號F04B47/02(2006.01);F04B47/14(2006.01);E21B43/00(2006.01);
