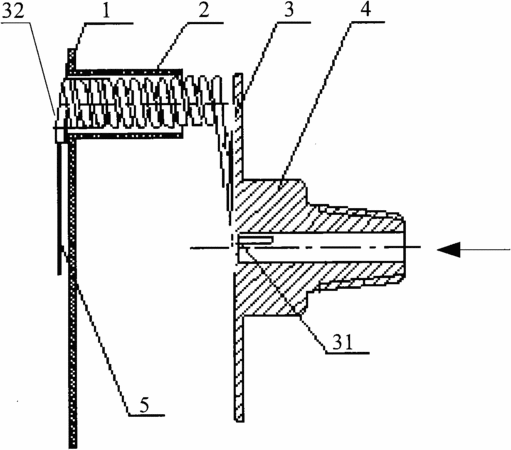

摘要：本發明公開了一種壓力表，包括表盤(1)、表針(5)、通氣底盤接頭(4)，還包括第一端(31)固定在所述通氣底盤接頭(4)的通風口處，第二端(32)穿過表盤(1)與所述表針(5)相連接的螺旋式彈簧管(3)。本發明實施例中的壓力表的彈性元件采用螺旋式彈簧管，采用螺旋式結構的彈簧管，實質上是將壓力位移分散到多圈螺旋面上，與現有的波登管相比，在相同的位移下，可以承受更高的壓力，提高了壓力表中彈性元件的承壓強度，同時該壓力表中的表針為自由端，所以壓力表可以通過表針的自身擺動來抵消震動產生的沖擊，避免與震源發生共振，提高了壓力表的耐震動性能。
- 專利類型發明專利
- 申請人北京布萊迪儀器儀表有限公司;北京布萊迪工程技術有限公司;
- 發明人白大成;韓淑華;
- 地址100078 北京市朝陽區南三環成壽寺甲135號
- 申請號CN201010176112.4
- 申請時間2010年05月19日
- 申請公布號CN101839784A
- 申請公布時間2010年09月22日
- 分類號G01L7/04(2006.01)I;
