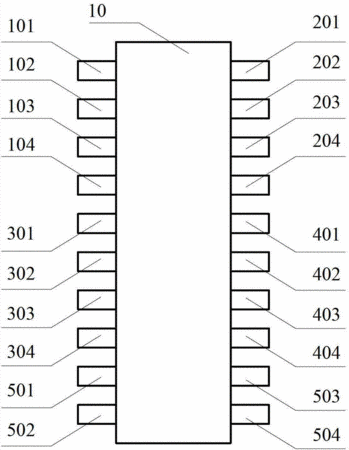

摘要:本實用新型公開了一種LED驅動芯片,包括供能模塊、信號輸入模塊、處理模塊、數據驅動模塊以及若干引腳;供能模塊分別與各電源正極引腳、各電源負極引腳、信號輸入模塊、處理模塊、數據驅動模塊連接;信號輸入模塊分別與各信號輸入引腳、處理模塊連接,用于接收輸入信號,傳送到處理模塊;處理模塊分別與各信號輸出引腳、數據驅動模塊連接,用于分析、處理輸入信號,從中截取其所需要的輸入信號生成顯示數據,并輸出截取后的其余輸入信號;數據驅動模塊分別與各驅動輸出引腳連接,用于分配顯示數據,通過各驅動輸出引腳輸出;并且,所述LED驅動芯片為矩形。
- 專利類型實用新型
- 申請人深圳市易事達電子股份有限公司;
- 發明人段武杰;顏小平;
- 地址518000 廣東省深圳市龍華新區觀瀾街道環觀南路易事達科技園
- 申請號CN201220424894.3
- 申請時間2012年08月24日
- 申請公布號CN202799295U
- 申請公布時間2013年03月13日
- 分類號H05B37/02(2006.01)I;G09G3/14(2006.01)I;
