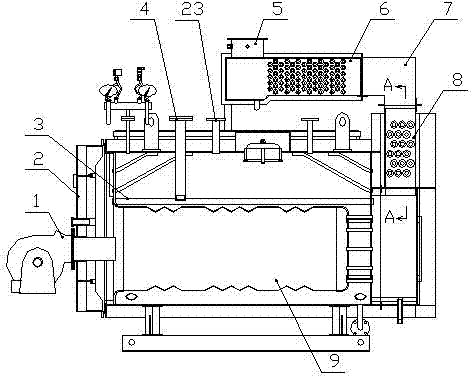

摘要：一體式中心回燃型冷凝蒸汽鍋爐，屬于制熱設備領域。本實用新型的技術方案是：該裝置采用臥式濕背中心回燃式結構，它的燃燒器煙氣通道穿過前煙箱進入爐膛，前煙箱與爐膛左端連為一體，爐膛右端與后壁用弧形板邊焊接，前煙箱經過對流管束連接到后煙箱，后煙箱內設置鋼鋁復合翅片管組成的節能器，后煙箱煙氣出口通過連接煙道到冷凝器煙氣進口，冷凝器煙氣出口設在冷凝器頂部，冷凝器內部有儲水槽，其底部有排污口，冷凝器的出水口連接軟水箱，軟水箱連接節能器進水管，節能器出水管連接至鍋爐內；爐體上部安有極低水位監測裝置。本實用新型的優點是：鍋爐的結構設置充分利用了熱能的品位、煙氣余熱梯級利用，進一步提高了鍋爐效率；冷凝器和節能器的鋼鋁復合翅片管結構組成更加合理，導熱性能更好，同時提高了鍋爐壽命。
- 專利類型實用新型
- 申請人安陽方快鍋爐有限公司;
- 發明人盧海剛;任惠軍;孫交成;邢振波;
- 地址455000 河南省安陽市高新技術開發區海河大道
- 申請號CN201220403930.8
- 申請時間2012年08月15日
- 申請公布號CN202791941U
- 申請公布時間2013年03月13日
- 分類號F22B1/18(2006.01)I;
