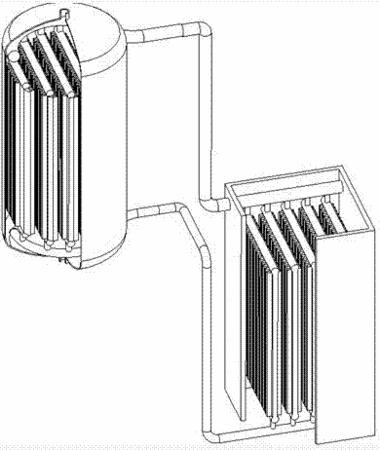

摘要：本發明公開一種分離式翅片板蒸汽發生器，由蒸發端和冷凝端通過上升管和下降管連接組成，其特征是，所述蒸發端由若干翅片板平行排列，安插于煙道之中，翅片板間是煙氣通道，板內充注傳熱工質，傳熱工質經煙氣加熱蒸發，與煙氣呈逆向流動。所述冷凝端是一個釜狀承壓設備，內部由若干長度不等的翅片板組成，獨立于煙道之外，高于蒸發端安置，翅片板間是水-蒸汽通道，板內同樣充注有傳熱工質，與蒸發端通過上升管和下降管連接。傳熱工質在此處冷凝放熱，加熱水蒸發產生蒸汽。本發明結構緊湊，體積小，設備簡單，便于安裝；使用壽命長，余熱利用率高，設備成本低。
- 專利類型發明專利
- 申請人南京工業大學;南京瑞科特熱能設備有限公司;
- 發明人溫鳴科;顧黎昊;凌祥;
- 地址210009 江蘇省南京市新模范馬路5號
- 申請號CN201210110507.3
- 申請時間2012年04月16日
- 申請公布號CN102635842B
- 申請公布時間2014年07月02日
- 分類號F22B1/18(2006.01)I;F28D9/00(2006.01)I;F28F3/06(2006.01)I;
