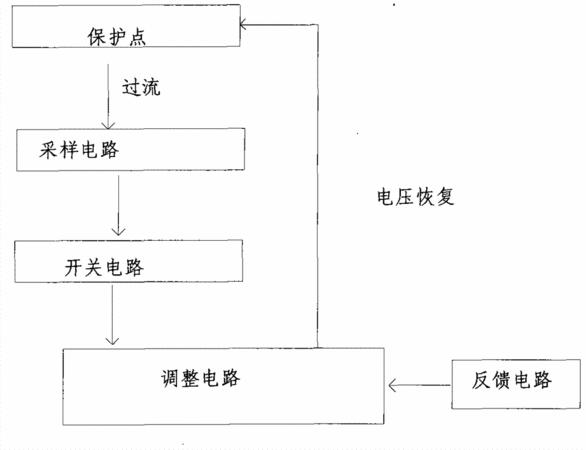

摘要：本實用新型提供了一種帶反饋的過電流保護電路，屬于自動化控制領域。該保護電路包括：采樣電路、反饋電路、開關電路和調整電路；其中，所述保護點的連接到所述采樣電路，保護點的另外一端連接所述反饋電路和所述調整電路，所述采樣電路連接所述開關電路，所述開關電路連接所述調整電路，所述調整電路連接所述反饋電路；當所述保護點被過電流觸發后，所述采樣電路進行電壓采樣，當采樣電壓達到預設值時，所述開關電路導通，所述調整電路截止，所述保護點被保護。本實用新型提供的保護電路，可以很方便地構成過電流保護和速斷保護，當電流超過保護電路的限定值時，會自動斷開電路，起到保護用電氣元件不被大電流燒壞的技術效果。
- 專利類型實用新型
- 申請人海信科龍電器股份有限公司;廣東科龍空調器有限公司;
- 發明人任艷芳;陳堅波;呂根貴;
- 地址528305 廣東省佛山市順德區容桂街道容港路8號
- 申請號CN201220213282.X
- 申請時間2012年05月14日
- 申請公布號CN202772547U
- 申請公布時間2013年03月06日
- 分類號H02H3/08(2006.01)I;
