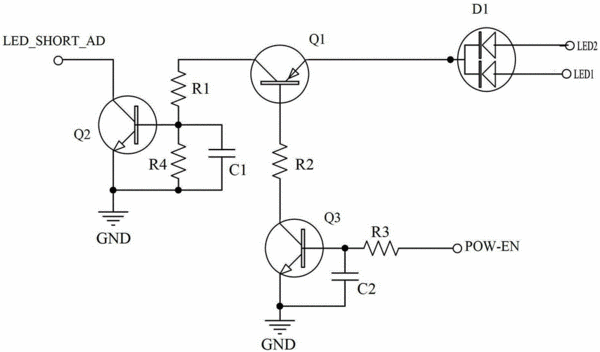

摘要：本發明公開了LED背光短路保護電路，包括第一三極管Q1、第二三極管Q2和第三三極管Q3，其中，第一三極管Q1的發射極連接到LED負載，集電極通過串聯的電阻R1和R4接地，且電阻R1和R4的連接點連接第二三極管Q2的基極，基極通過電阻R2連接第三三極管Q3的集電極；第二三極管Q2的集電極連接短路保護端，發射極接地；第三三極管Q3的基極通過電阻R3連接控制信號端，發射極接地；通過向所述控制信號端輸出高/低電平而是/否為所述LED負載提供恒定的輸出電流；所述短路保護端和控制信號端均連接到單片機上；當LED負載發生短路時，第二三極管Q2導通，從而使短路保護端輸出低電平，當單片機檢測到短路保護端為低電平時，則向控制信號端輸出低電平，實現隔離保護。
- 專利類型發明專利
- 申請人廣州視源電子科技股份有限公司;
- 發明人晁新庫;楊達富;張碧原;
- 地址510663 廣東省廣州市廣州高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201310334903.9
- 申請時間2013年08月02日
- 申請公布號CN103401209B
- 申請公布時間2016年04月27日
- 分類號H02H3/08(2006.01)I;
