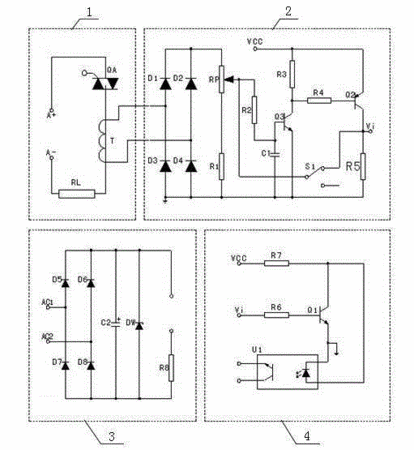

摘要：本實用新型涉及一種短路及過載保護電路。其特征在于該保護電路由電子開關模塊、整流放大模塊、觸發電源模塊和隔離開關模塊構成，電子開關模塊由開關管QA、取樣互感器T及模擬負載RL構成，三者串聯起來接在被保護電路與電源之間，整流放大模塊的輸出端接到隔離開關模塊，隔離開關模塊的輸出端分別接觸發電源模塊和電子開關模塊的開關管QA上。本實用新型的保護動作點是瞬時電流7A左右，可用于保護工作電壓不超過380V的交流電路，可以避免電流的突變而損壞工作電路，也可以避免由于被保護的工作電路發生短路或過載導致電源總閘跳閘而影響其它電路的正常工作。與現有技術相比，具有結構簡單，設計合理，保護動作迅速、具有自恢復功能。
- 專利類型實用新型
- 申請人浙江天煌科技實業有限公司;
- 發明人黃華圣;胡國珍;朱明;吳振濤;李敏;
- 地址310030 浙江省杭州市西湖區三墩鎮西湖科技園西園五路10號
- 申請號CN201120414669.7
- 申請時間2011年10月27日
- 申請公布號CN202309014U
- 申請公布時間2012年07月04日
- 分類號H02H3/08(2006.01)I;
