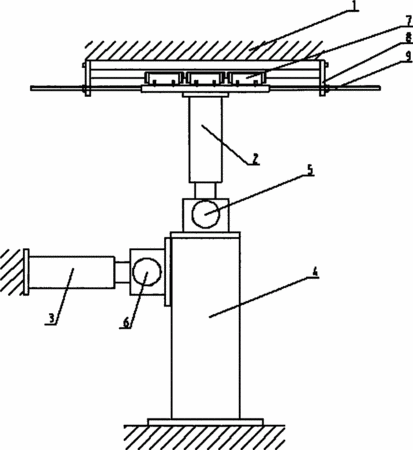

摘要:本實用新型涉及一種被動跟動加載結構試驗系統,包括承載框架1、垂向加載作動器2、水平加載作動器3,垂向加載作動器2和水平加載作動器3分別安裝在承載框架1上并通過垂向球鉸5和水平球鉸6分別作用于試樣4,所述試樣4安裝在承載框架1上,所述的垂向加載作動器2與承載框架1的連接端設有水平直線滑軌7,承載框架1與水平直線滑軌7固定連接,垂向加載作動器2與水平直線滑軌7滑動連接。本實用新型保證垂向試驗力在實驗過程中始終保持在垂直狀態,從而不受被測試樣水平變形的影響,采用本實用新型的結構有效降低了結構試驗系統的成本,減少誤差。
- 專利類型實用新型
- 申請人蘇州筑邦測控科技有限公司;
- 發明人胡敬禮;李中山;趙磊;江禮鵬;
- 地址215513 江蘇省常熟市沿江經濟開發區海城工業坊6號樓
- 申請號CN201220163030.0
- 申請時間2012年04月18日
- 申請公布號CN202757788U
- 申請公布時間2013年02月27日
- 分類號G01M99/00(2011.01)I;
