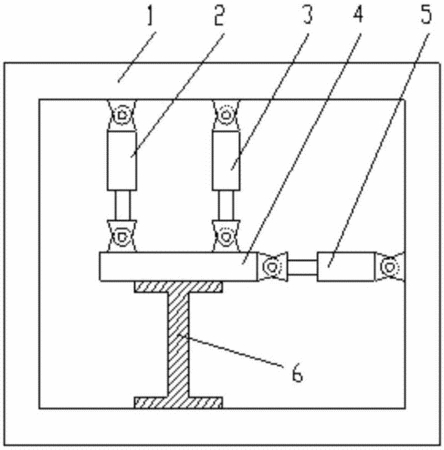

摘要:一種土木工程陣列加載試驗系統,包括反力框架、一豎向作動單元、至少一水平作動單元以及一加載梁,豎向作動單元布置于加載梁上方,其包括豎直平行布置的至少兩只豎向作動器,反力框架、豎向作動器以及加載梁構成平面連桿機構或空間連接機構,水平作動單元布置于加載梁側邊,每組水平作動單元包括至少一只水平布置的水平作動器,豎向作動器與水平作動器的兩端分別與反力框架、加載梁鉸接連接。其通過加載梁進行試驗加載,作動器提供加載梁的加載力,通過連桿機構的不同變形進行不同的試驗加載。該試驗系統不但能很好的滿足土木壓剪試驗的要求,而且不需要專門的跟動裝置,無摩擦力影響。同時,該系統不需要改造,直接就能完成更多種類的結構試驗加載。
- 專利類型實用新型
- 申請人蘇州筑邦測控科技有限公司;
- 發明人胡敬禮;陳以一;李中山;王樹友;
- 地址215513 江蘇省蘇州市常熟經濟開發區科創園105室
- 申請號CN201420456902.1
- 申請時間2014年08月13日
- 申請公布號CN204064822U
- 申請公布時間2014年12月31日
- 分類號G01N3/24(2006.01)I;
