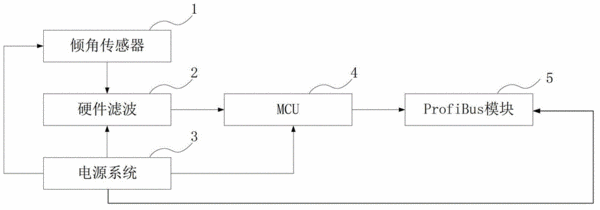

摘要：本實用新型揭示了一種基于ProfiBus總線的智能傾斜儀，包括傾角傳感器、濾波單元、處理器、數顯分度轉臺、ProfiBus模塊。濾波單元用以對所述傾角傳感器輸出的模擬信號進行濾波；處理器用以對傾角傳感器輸出的、經過濾波的模擬信號進行高精度模數轉換，在處理器內做數字信號濾波，并對數字處理后的信號進行角度轉換；數顯分度轉臺用以對傳傾角感器作線性補償所需的數據作測試，計算出合適的線性標定系數；ProfiBus模塊用以提供ProfiBus現場總線傳輸方式，將傾斜儀測量的角度信息以ProfiBus現場總線的方式傳輸至接收終端。本實用新型可提供橫滾、俯仰姿態角度，利用以現場總線模塊傳輸的方式，解決現有傳輸協議帶來的不便，同時提供節點管理，使現場工業總線的優勢發揮最大。
- 專利類型實用新型
- 申請人上海輝格科技發展有限公司;
- 發明人高成;張峰;
- 地址201204 上海市浦東新區畢升路289弄4號101室
- 申請號CN201220425914.9
- 申請時間2012年08月24日
- 申請公布號CN202757613U
- 申請公布時間2013年02月27日
- 分類號G01C9/00(2006.01)I;
