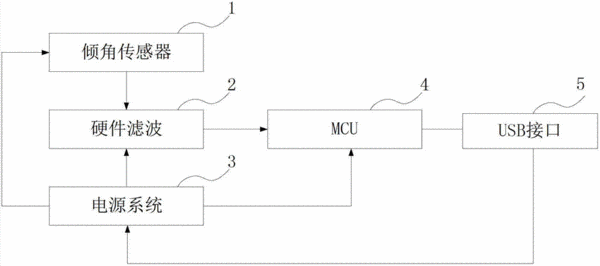

摘要：本實用新型揭示了一種數字化USB傾斜儀，包括傾角傳感器、濾波單元、處理器、數顯分度轉臺、USB接口單元。傾角傳感器用以提供高分辨率的傾斜角度；濾波單元用以對傾角傳感器輸出的模擬信號進行濾波；處理器用以對傾角傳感器輸出的經過濾波的模擬信號進行高精度模數轉換，在處理器內作數字信號濾波，真實地反映出傾角輸出信息，并對數字處理后的信號進行角度轉換；數顯分度轉臺用以對傳傾角感器作線性補償所需的數據作測試，計算出合適的線性標定系數；USB接口單元用以輸出測量傾斜角度數據至外部設備。本實用新型數字化USB傾斜儀將傾角傳感器與USB接口結合在一起，可通過USB接口輸出測量過程中的傾斜角度數據，USB接口能夠對傾斜儀供電，支持熱插拔。
- 專利類型實用新型
- 申請人上海輝格科技發展有限公司;
- 發明人張文武;張峰;
- 地址201204 上海市浦東新區畢升路289弄4號101室
- 申請號CN201220325280.X
- 申請時間2012年07月06日
- 申請公布號CN202661064U
- 申請公布時間2013年01月09日
- 分類號G01C9/00(2006.01)I;G01C9/02(2006.01)I;
