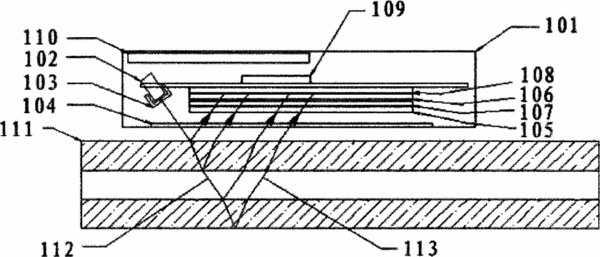

摘要：本實用新型公開一種數碼玻璃厚度儀，包括激光器、狹縫、窗口片、衰減片、窄帶濾光片、線陣CMOS探測器、單片機、液晶屏；激光器發出的激光從狹縫射出透過窗口片后斜射在被測玻璃上，被測玻璃的各個表面都發生反射光束，反射光束經過窗口片、衰減片、窄帶濾光片后投射到線陣COMS探測器上，線陣COMS探測器探測到的光強信號傳送給單片機，所述線陣COMS探測器上的光斑距離與被測玻璃厚度和空氣層厚度成線性關系，經單片機處理后的被測玻璃和空氣層厚度值在液晶屏上顯示。本實用新型利用光學反射原理，在玻璃的單側表面測量玻璃厚度，尤其適用于通用測量工具如刻度尺或卡尺等不能或不易操作的測量場合。
- 專利類型實用新型
- 申請人深圳市林上科技有限公司;
- 發明人張有知;
- 地址518000 廣東省深圳市寶安區新安街道龍井路東江豪苑1棟604
- 申請號CN201220327620.2
- 申請時間2012年07月06日
- 申請公布號CN202676139U
- 申請公布時間2013年01月16日
- 分類號G01B11/06(2006.01)I;
