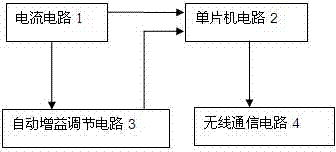

摘要：本實用新型公開了一種電流檢測裝置，包括電流電路、自動增益調節電路及單片機電路，電流電路分別與自動增益調節電路及單片機電路相連，單片機電路與自動增益調節電路連接。具有增益自動調節功能、適合小電流的高精度測量。本實用新型具有低成本、高精度的特點，省卻了精確采樣、放大和調理等信號處理環節和相應硬件電路；采用無線射頻通信方式，便于在不方便另外布設通信線路場合應用，應用范圍更廣；在電流電路中接入比較器環節，在接入電機等待檢測器件時無須單片機控制即可實現電流電路自動打開功能；采用數字電位器為反饋電阻，使系統具有增益自動調節功能，從而提高檢測精度和可靠性。
- 專利類型實用新型
- 申請人江蘇敦超電子科技有限公司;南京寶巖自動化有限公司;
- 發明人楊繼全;宋立博;夏俊;
- 地址221303 江蘇省常州市新北區常澄路888號
- 申請號CN201220291636.2
- 申請時間2012年06月20日
- 申請公布號CN202649300U
- 申請公布時間2013年01月02日
- 分類號G01R19/25(2006.01)I;G01R15/00(2006.01)I;
