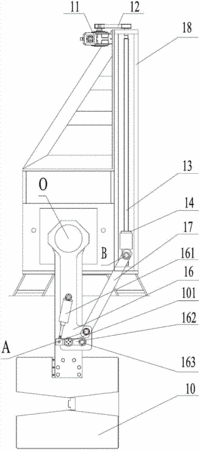

摘要：本實用新型揭示了一種擺錘式沖擊試驗機的提放擺機構。其可包括：驅動裝置、傳動裝置、絲桿、絲桿螺母、橫梁滑塊、連桿以及曲柄；所述曲柄上設置有氣缸、掛鉤以及轉銷；掛鉤的一端與轉銷連接，另一端與氣缸連接，氣缸伸縮帶動掛鉤繞轉銷轉動；在提擺時，氣缸的氣缸桿伸出帶動掛鉤鉤住擺錘上的掛軸；所述驅動裝置啟動后通過傳動裝置帶動絲桿作旋轉運動，并通過所述絲桿的旋轉運動帶動連接一體的絲桿螺母與橫梁滑塊作直線運動，由連桿拉動曲柄轉動，將擺錘提起；在放擺時，氣缸的氣缸桿縮回帶動掛鉤脫離擺錘上的掛軸。本實用新型可通過設置曲柄滑塊機構，實現擺錘的提放，結構簡單，具有美觀性、安全性以及實用性。
- 專利類型實用新型
- 申請人美特斯工業系統（中國）有限公司;
- 發明人盛小金;聶榮軍;王軼云;
- 地址201600 上海市松江區新橋鎮春林路18號
- 申請號CN201220245367.6
- 申請時間2012年05月28日
- 申請公布號CN202631374U
- 申請公布時間2012年12月26日
- 分類號G01N3/30(2006.01)I;G01M7/08(2006.01)I;
