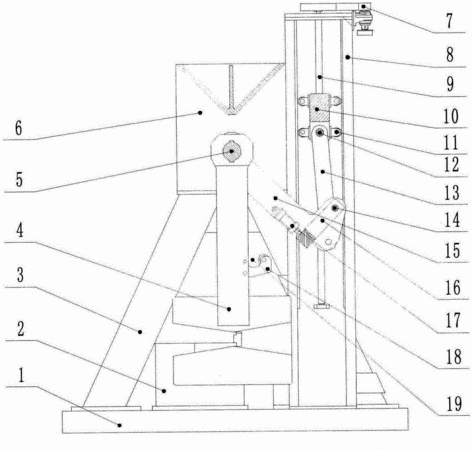

摘要：本實用新型公開了一種無級變能量擺錘式沖擊試驗機，包括底板、安裝在底板上的試樣支座、支架和提升架，所述支架上安裝有擺軸座，擺軸座中設有擺軸，擺軸上剛性連接有擺錘，擺軸座的一側設有顯示能量或角度的指示裝置，擺軸座上設有剎車裝置；所述提升架上安裝有傳動機構和與該傳動機構連接的絲杠，所述絲杠通過移動梁與牽引臂連接，所述擺錘上設置有卡鉤，所述擺軸與牽引臂之間連接有掛擺臂，該掛擺臂上設置有推動頭和掛擺鉤，所述掛擺鉤通過推動頭推動對應卡嵌于卡鉤中。與現有技術相比，本實用新型采用新的傳動方式進行揚擺和放擺，特別適用于能量巨大的擺錘式沖擊試驗機；本實用新型的優點在于實現了沖擊能量的無級調節。
- 專利類型實用新型
- 申請人深圳萬測試驗設備有限公司;
- 發明人劉俊清;莊惠生;盧清敏;
- 地址518000 廣東省深圳市南山區西麗留仙洞關外20號廠房第一層1-3
- 申請號CN201120561034.X
- 申請時間2011年12月28日
- 申請公布號CN202485998U
- 申請公布時間2012年10月10日
- 分類號G01N3/30(2006.01)I;
