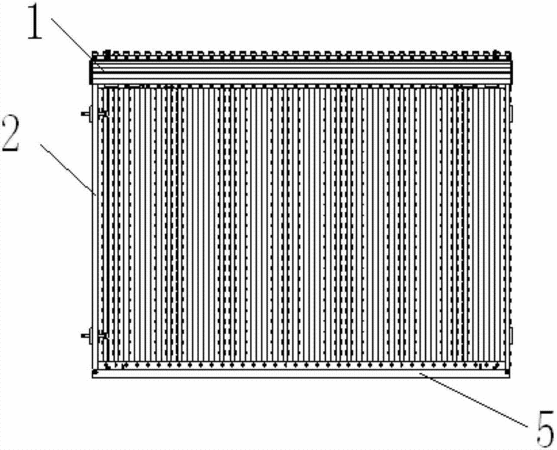

摘要:LED彩幕屏箱體,箱體以全型材拼裝組成箱體安裝框架,箱體分為上下左右四邊形主體邊框,箱體正面的框架內以若干條形豎狀型材組裝形成,其中上邊框型材內具有內置電源,系統卡,轉接電路信號板,上邊框的左右開口具有堵頭,封堵左右的開口,上邊框的下端開有電源板槽,在箱體正面邊框內的條形豎狀型材內具有PCB燈板,LED燈連接在條形豎狀型材上,形成燈條,燈條外加有面罩,在條形豎狀型材的兩端具有堵頭,堵頭為鋁板堵頭,燈條與轉接電路信號板及內置電源的插口利用排針連接,左右邊框與上邊框連接處的上下兩端具有連接孔,連接孔用來壓緊連接排針,燈條,防止水流入上型材內部。
- 專利類型實用新型
- 申請人深圳市大盛光電科技有限公司;
- 發明人羅志剛;郭永峰;沈文遠;
- 地址518103 廣東省深圳市寶安區福永街道橋塘路福源工業區第五棟
- 申請號CN201220275815.7
- 申請時間2012年06月12日
- 申請公布號CN202601113U
- 申請公布時間2012年12月12日
- 分類號G09F9/33(2006.01)I;H05K5/00(2006.01)I;H05K5/02(2006.01)I;
