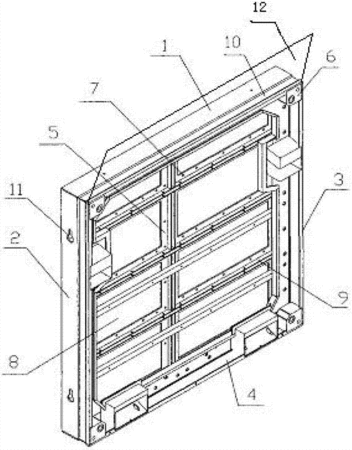

摘要:本實用新型公開了一種LED顯示屏框架,所述框架包括上邊框,下邊框,左邊框,右邊框,所述邊框為型材,左右邊框通過連接片或合頁與上下邊框進行連接固定,形成顯示屏整體框架,在框架內連接有支撐板,框架內放置顯示屏,電源板,PCB板,所述上下左右邊框外表面開設有防水槽,框架的上邊框上連接有防護罩,防護罩通過連接件連接在上邊框上,所述防護罩的兩端具有一凸耳,凸耳與防護罩的本體形成夾角,夾角的范圍為0-75度,凸耳上具有連接孔,凸耳上的連接孔與連接片上的連接孔相對應,通過螺絲連接在上邊框,采用這樣的結構框架加工過程簡單方便,便于運轉和裝配,使用壽命長。
- 專利類型實用新型
- 申請人深圳市大盛光電科技有限公司;
- 發明人羅志剛;郭永峰;沈文遠;
- 地址518103 廣東省深圳市寶安區福永街道橋塘路福源工業區第五棟
- 申請號CN201220275858.5
- 申請時間2012年06月12日
- 申請公布號CN202652787U
- 申請公布時間2013年01月02日
- 分類號H05K7/18(2006.01)I;G09F9/33(2006.01)I;
