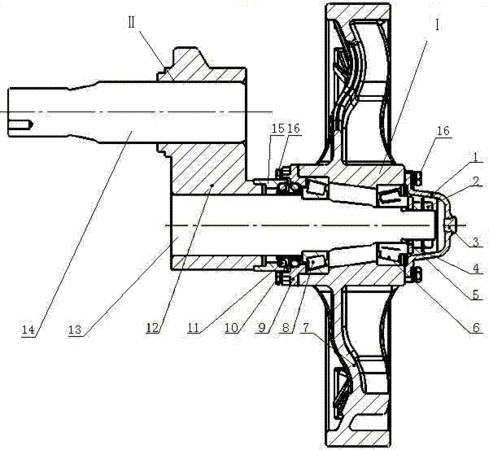

摘要：本實用新型涉及一種履帶拖拉機導向輪裝置，適用于履帶拖拉機的單輪緣浮封式導向輪，屬于履帶拖拉機技術領域。本實用新型包括導向輪機構和拐軸機構，所述導向輪機構安裝在拐軸機構上，其特征在于：所述導向輪機構包括導向輪、大圓錐滾子軸承、小圓錐滾子軸承、浮封座、浮動密封環、端蓋和螺塞；所述拐軸機構包括拐軸座、拐軸一、拐軸二、連接環、O型圈、軸承壓墊、鎖緊墊圈和鎖緊螺母。本實用新型與背景技術相比具有的效果是：結構設計合理，采用單輪緣導向輪及浮封環密封結構，使導向輪總成結構緊湊，導向輪自潔性能良好，密封效果好，抗污染能力加強，耐磨耐沖擊，可以適應惡劣的工作環境，工作穩定可靠。
- 專利類型實用新型
- 申請人杭州葛高機械有限公司;
- 發明人王志飛;張世偉;
- 地址311228 浙江省杭州市蕭山區新灣街道盛凌路1號
- 申請號CN201220191276.9
- 申請時間2012年05月02日
- 申請公布號CN202574435U
- 申請公布時間2012年12月05日
- 分類號B62D55/08(2006.01)I;
