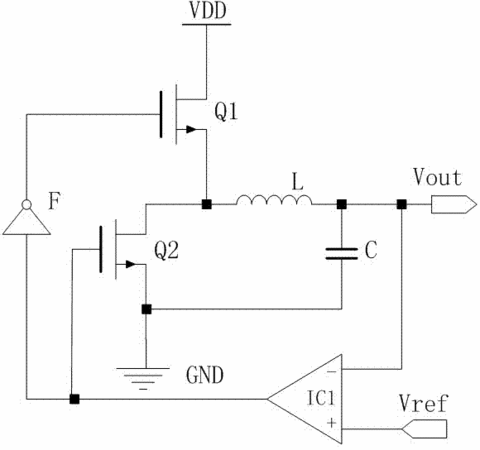

摘要：本發明公開了一種過壓保護電路。該電路包括參考電壓輸入端和電壓輸出端，還包括差分放大器、第一NMOS晶體管、第二NMOS晶體管、反相器、電感和電容；所述電壓輸出端連接至差分放大器的負極輸入端，并通過電感連接至第一NMOS晶體管的源極和第二NMOS晶體管的漏極；第一NMOS晶體管的漏極連接至電壓源，柵極連接至反相器的輸出端；第二NMOS晶體管的源極接地，并通過電容連接至電壓輸出端；差分放大器的正極輸入端連接至參考電壓輸入端，輸出端連接至反相器的輸入端和第二NMOS晶體管的柵極。本發明的有益效果是：電路結構簡單，所需器件和節點較少，減小成本和功耗，減少壞點風險。
- 專利類型發明專利
- 申請人鄭州單點科技軟件有限公司;
- 發明人王曉娟;王紀云;周曉東;
- 地址450016 河南省鄭州市經濟技術開發區第八大街信息產業園1228室
- 申請號CN201210370656.3
- 申請時間2012年09月29日
- 申請公布號CN103715676A
- 申請公布時間2014年04月09日
- 分類號H02H9/04(2006.01)I;
