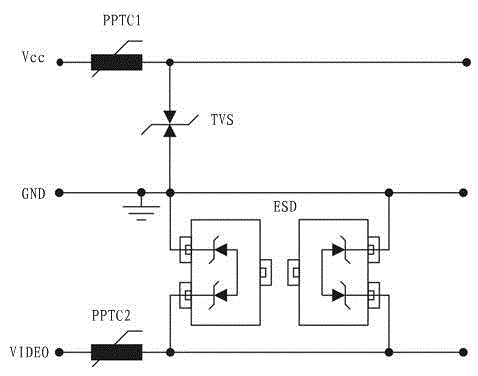

摘要：本實用新型公開了一種防雷保護控制板及防雷攝像機裝置，所述防雷保護控制板包括電源線、視頻信號線、接地線、第一自恢復保險絲、第二自恢復保險絲、瞬態電壓抑制器和靜電釋放器；所述第一自恢復保險絲串聯在所述電源線上；所述第二自恢復保險絲串聯在所述視頻信號線上；所述瞬態電壓抑制器連接在所述電源線和所述接地線之間；所述靜電釋放器連接在所述視頻信號線和所述接地線之間。本實用新型能夠有效地防止雷擊引起的過電壓、浪涌對監控攝像機產生的破壞，提高監控攝像機的可靠性。
- 專利類型實用新型
- 申請人惠州百圖麗實業有限公司;
- 發明人吳少武;
- 地址516006 廣東省惠州市仲愷高新技術產業開發區18號小區惠風四路46號廠房二層
- 申請號CN201120067507.0
- 申請時間2011年03月15日
- 申請公布號CN201994651U
- 申請公布時間2011年09月28日
- 分類號H02H9/04(2006.01)I;H04N5/225(2006.01)I;
