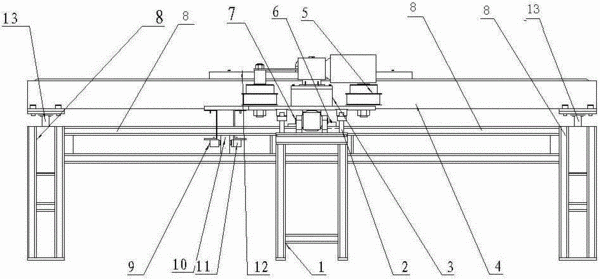

摘要：一種X射線探傷檢測用的旋轉夾緊裝置，在鏈條機座的兩端分別固定連接鏈條機承載汽缸，鏈條機安裝在鏈條機座上，主動旋轉輪座支架固定安裝在與鏈條機座的同一平面上，主動旋轉輪座和推動汽缸安裝在主動旋轉輪座支架上，已安裝好長齒條的主動旋轉機構安裝在主動旋轉輪座支架上，已安裝好旋轉輪和短齒條的被動旋轉機構焊接在鏈條機座的中心線位置上，中介齒輪位于長齒條和短齒條的中間位置并焊接在鏈條機座上，鏈條機上設有承接被檢測工件用的工件托盤。本裝置與射線機配合，可完成對工件的全方位，無死角檢測，可達到一次檢測多件工件和快速檢測工件的目的。
- 專利類型實用新型
- 申請人丹東市無損檢測設備有限公司;
- 發明人楊興旺;王志勇;
- 地址118003 遼寧省丹東市元寶區金山工業園通河街2號
- 申請號CN201220157830.1
- 申請時間2012年04月16日
- 申請公布號CN202562862U
- 申請公布時間2012年11月28日
- 分類號G01N23/04(2006.01)I;
