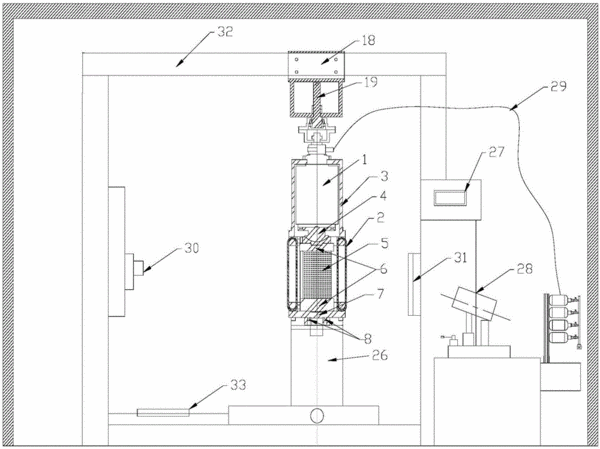

摘要：本實用新型涉及工業CT掃描機同步加載試驗裝置及工業CT掃描機，屬于試驗檢測設備領域。該裝置包括單作用旋轉加載油缸、可透視碳纖維反力架、微扭矩旋轉機構、油壓加載系統和壓力顯示系統；所述單作用旋轉加載油缸包括油缸體和與油缸體能發生相對轉動回轉接油口，所述可透視碳纖維反力架包括上連接框和下連接板，以及纏繞于上連接框和下連接板之間的碳纖維支撐，試件位于上連接框與下連接板之間。單作用旋轉加載油缸與可透視碳纖維反力架共同形成自反力機構?？赏敢曁祭w維反力架對X射線幾乎無吸收，射線通過碳纖維照射試件不產生能量損耗。本實用新型與工業CT掃描機共同工作，能實現對試件加載，并對試件的損傷等變化情況進行實時掃描。
- 專利類型實用新型
- 申請人交通運輸部公路科學研究所;中路高科交通科技集團有限公司;北京今谷神箭測控技術研究所;
- 發明人張蕾;王旭東;周興業;彭司卉;肖倩;單伶燕;劉博;彭京武;
- 地址100088 北京市海淀區西土城路8號
- 申請號CN201520647067.4
- 申請時間2015年08月25日
- 申請公布號CN204903424U
- 申請公布時間2015年12月23日
- 分類號G01N23/04(2006.01)I;
