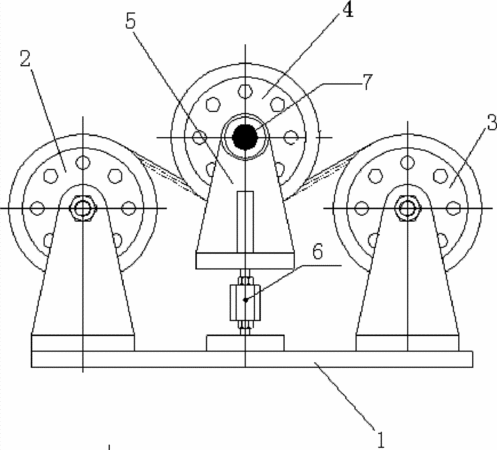

摘要：本實用新型公開了一種超導CICC穿纜牽引力及長度測量裝置，包括有牽引力測量系統，穿入長度測量系統和數據采集與控制系統，其特征在于：所述牽引力測量系統包括有底座，所述底座的兩端分別架設有左、右測力滾輪，所述左、右測力滾輪之間的底座上架設有下壓測力滾輪，所述下壓測力滾輪的支架下端與底座之間安裝有張力傳感器，所述穿入長度測量系統包括有絕對值編碼器，所述絕對值編碼器安裝在下壓測力滾輪上，所述絕對值編碼器和張力傳感器分別與數據采集與控制系統連接。本實用新型結構設計合理，用在超導CICC穿纜過程中，能夠對超導纜承受的牽引力及穿入長度進行實時測量和監控，具有可靠性高，響應速度快，操作簡便等優點。
- 專利類型實用新型
- 申請人合肥聚能電物理高技術開發有限公司;
- 發明人劉志宏;吳杰鋒;張懷斌;譚勇;李波;
- 地址230031 安徽省合肥市蜀山區董鋪島
- 申請號CN201220093647.X
- 申請時間2012年03月13日
- 申請公布號CN202511933U
- 申請公布時間2012年10月31日
- 分類號G01L5/04(2006.01)I;G01B21/02(2006.01)I;
