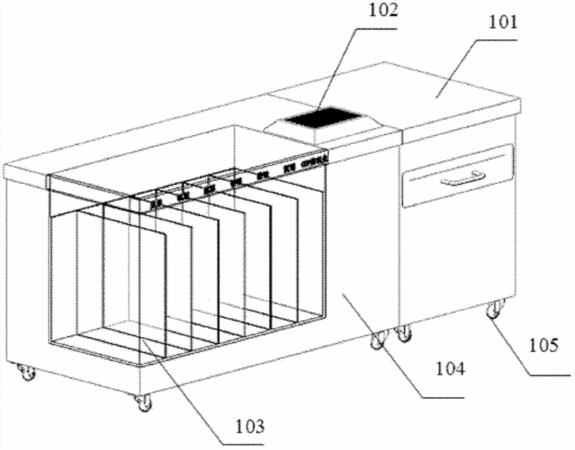

摘要：本實用新型實施例公開了一種印刷板電路PCB制板機，該制板機包括操作部分和控制部分，其中，操作部分包括曬版模塊、液晶觸摸操作模塊、透明工作槽體；控制部分包括聚氯乙烯PVC主機體內的嵌入式處理器、RJ45網絡接口和無線通訊模塊；曬版模塊由PVC材料及五金材料構成，設置于PVC主機體之外并與PVC主機體進行拼接；液晶觸摸操作模塊采用一5.6寸全真彩800*480點陣的液晶觸摸屏構成的人機界面模塊；透明工作槽體采用透明PVC材料，用于操作者對工藝過程的觀察，實現PCB制程的可視化；PVC主機體內置制板機設備的嵌入式處理器；該制板機能實現快速完成PCB板制作工藝，使整個操作流程智能化，快捷化。
- 專利類型實用新型
- 申請人湖南科瑞特科技股份有限公司;
- 發明人張宏立;李華;
- 地址410013 湖南省長沙市高新開發區火炬城M6組團2棟5樓
- 申請號CN201120317098.5
- 申請時間2011年08月29日
- 申請公布號CN202475946U
- 申請公布時間2012年10月03日
- 分類號H05K3/00(2006.01)I;
