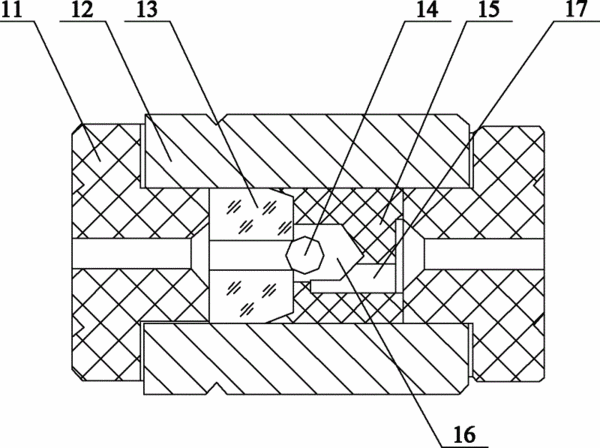

摘要：本實用新型提供了一種液相色譜泵用單向閥，屬于單向閥技術領域。本實用新型包括：端蓋、外套、閥座、閥球和閥球限位套，所述外套的兩端設有端蓋，閥座和閥球限位套設置在外套內，閥球限位套內設有閥腔和閥球限位偏心通道，閥腔和閥球限位偏心通道相連通，閥球設置在閥球限位套的閥腔內。本實用新型將流路進行了改變，使傳統的單向閥閥球直上直下的運動軌跡，變成帶有一定傾角的運動軌跡。這樣，迫使單向閥的閥球在運動中自身也產生一定角度的旋轉。通過設計上的這種改變，使閥球和閥座在密封接觸時單一重復的線(或面)的接觸，變成不斷變化位置的線(或面)的接觸。以此實現提高單向閥的使用壽命和密封性能的效果。
- 專利類型實用新型
- 申請人北京普析通用儀器有限責任公司;
- 發明人陸振宇;
- 地址101200 北京市平谷區平三路3號
- 申請號CN201120521998.1
- 申請時間2011年12月14日
- 申請公布號CN202391716U
- 申請公布時間2012年08月22日
- 分類號F04B53/10(2006.01)I;
