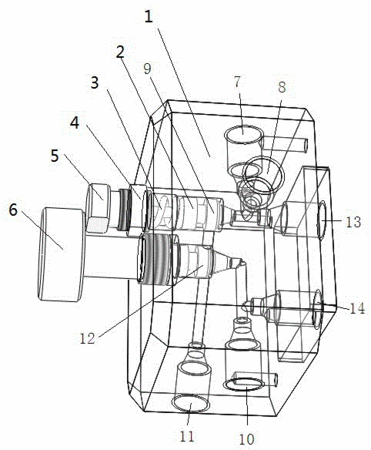

摘要:本實用新型公開了帶溢流功能放空閥,包括放空閥閥體,設置于閥體的液體管路及其進出口、廢液排出口,所述放空閥閥體內設有溢流閥,放空閥的A入口、B入口交匯處與溢流閥的輸入口連通,溢流閥的出口與放空閥的E出口(廢液排出口)連通。所述溢流閥包括設有液體進出口的閥座,依次連接于閥座的密封針、彈簧、彈簧調節螺桿,所述彈簧調節螺桿端部伸出放空閥閥體,其上設有備緊螺帽。本實用新型將溢流閥的功能集成到放空閥體上,簡化了溢流閥的設計,減少了管路連接、減少了柱前體積、縮短了出峰時間、從而減少了流動相的使用,同時,簡化了廢液的收集工作,極大的降低了生產成本和使用成本。
- 專利類型實用新型
- 申請人江蘇迪沃特儀器設備科技有限公司;
- 發明人劉洪鵬;戴士俊;
- 地址223300 江蘇省淮安市淮陰軟件科技產業園A5樓
- 申請號CN201120230011.0
- 申請時間2011年07月01日
- 申請公布號CN202165264U
- 申請公布時間2012年03月14日
- 分類號F04B53/10(2006.01)I;
