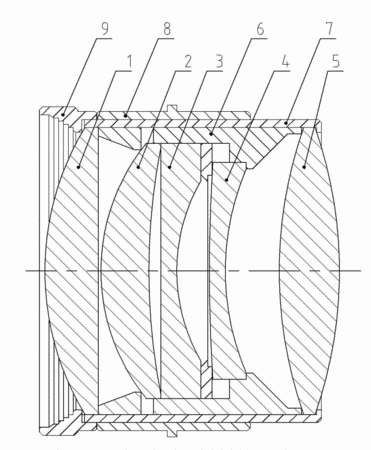

摘要:本實用新型公開了一種用于單片LCD投影機的鏡頭,包括玻璃鏡片和定位隔圈;玻璃鏡片有五片,它們由外往內第一片為平凸形玻璃鏡片、第二片為月牙形玻璃鏡片、第三片為平凹形玻璃鏡片、第四片為弧凹形玻璃鏡片、第五片為對稱雙凸形玻璃鏡片,且平凸形玻璃鏡片的凸面朝外;月牙形玻璃鏡片和平凹形玻璃鏡片之間膠合;平凸形玻璃鏡片的內表面到平凹形玻璃鏡片凹面邊緣的裝配距離為32.17mm,平凹形玻璃鏡片凹面邊緣到弧凹形玻璃鏡片凹面邊緣的裝配距離為14.19mm,弧凹形玻璃鏡片的凹面邊緣到對稱雙凸形玻璃鏡片的入射側頂點的裝配距離為29.22mm,以上尺寸最大允許公差、最大偏心公差均為+/-0.1mm。
- 專利類型實用新型
- 申請人長沙創榮電子科技有限公司;
- 發明人陳靈;任樂軍;韓勇;
- 地址410013 湖南省長沙市岳麓區長沙市高新開發區火炬城M1組團2棟6樓
- 申請號CN201120455044.5
- 申請時間2011年11月17日
- 申請公布號CN202372692U
- 申請公布時間2012年08月08日
- 分類號G02B13/00(2006.01)I;G02B7/02(2006.01)I;G02B1/00(2006.01)I;G03B21/00(2006.01)I;
