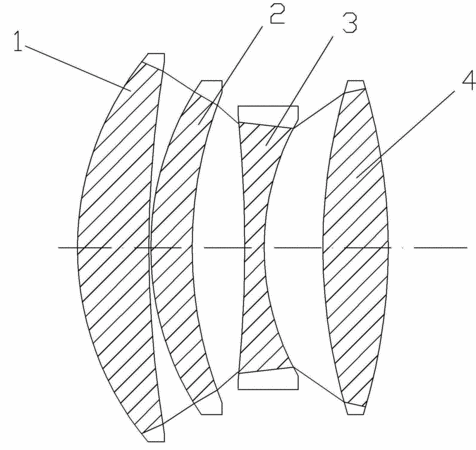

摘要:本實用新型公開了一種投影機鏡頭,該投影機鏡頭的鏡片組合采用四塊鏡片,包括第一鏡片1、第二鏡片2、第三鏡片3、第四鏡片4,所述第一鏡片1和第二鏡片2均為凸凹透鏡,所述第三鏡片3為雙凹透鏡,所述第四鏡片4為雙凸透鏡,所述第一鏡片1、第二鏡片2、第三鏡片3、第四鏡片4沿光線投射方向共軸排列。本實用新型由于采用四塊玻璃鏡片的組合,F數較小,光線利用率高,陣列模組式和單顆組合式兩種LED光源能通用,既可以適應大面積光源系統的陣列模組式,又可以適用多顆LED的單顆組合式,本實用新型增強了通光能力,提高了其投射圖像的亮度。
- 專利類型實用新型
- 申請人長沙創榮電子科技有限公司;
- 發明人陳靈;任樂軍;韓勇;
- 地址410013 湖南省長沙市高新開發區火炬城M1組團2棟6樓
- 申請號CN201120044157.6
- 申請時間2011年02月22日
- 申請公布號CN201936062U
- 申請公布時間2011年08月17日
- 分類號G02B13/00(2006.01)I;G03B21/00(2006.01)I;
