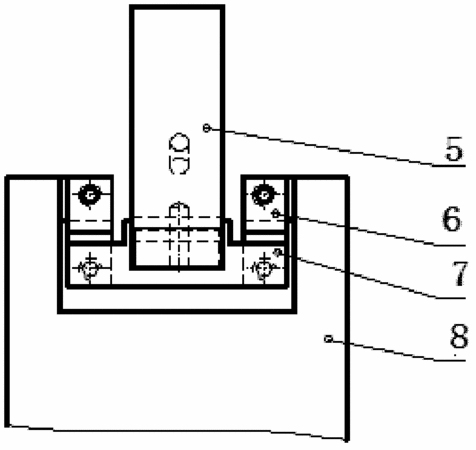

摘要：本實用新型提供一種應用于機械式天平的提高機械式天平再位性的結構。其固定橫梁固定在橫梁底座上方，橫梁底座的兩端對稱位置處分別固定連接一個橫梁懸掛吊簧的下端，這兩個橫梁懸掛吊簧的上端分別固定連接在吊簧支座頂端兩側對稱設置的突起上；每片橫梁懸掛吊簧的兩側中心對稱位置處均帶有一個凹槽，兩片橫梁懸掛吊簧的凹槽的軸線即為固定橫梁的旋轉軸線。本實用新型采用了固定杠桿支點的結構，以二力桿懸掛結構替代刀子刀承自由支撐結構，即橫梁底座固定、橫梁懸掛吊簧為受拉二力桿，在靜力稱量過程中，兩片橫梁懸掛吊簧的凹槽的軸線位置不變，即橫梁旋轉中心的位置不變，天平的再位性誤差得到消除。
- 專利類型實用新型
- 申請人北京航天計量測試技術研究所;中國運載火箭技術研究院;
- 發明人王小三;李廷元;趙寶瑞;倪懷生;
- 地址100076 北京市豐臺區南大紅門路1號
- 申請號CN201120407115.4
- 申請時間2011年10月24日
- 申請公布號CN202304990U
- 申請公布時間2012年07月04日
- 分類號G01G21/02(2006.01)I;
