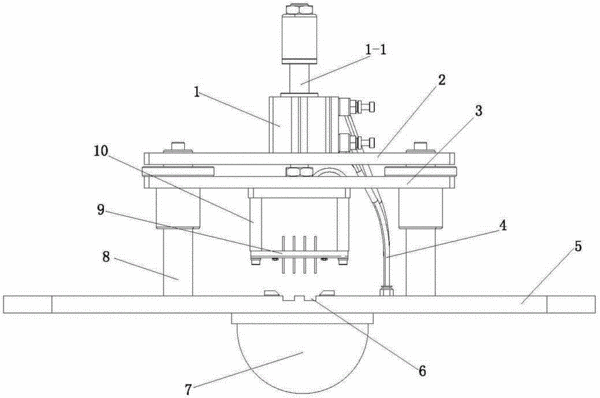

摘要：本實用新型涉及一種LED排測分光機的排測模塊。所要解決的技術問題是提供的排測模塊在不影響檢測速度的前提下，還應具有結構簡單、運動精確、使用方便的特點。技術方案是：LED排測分光機的排測模塊，設置在排測分光機的送料模塊和沖料模塊之間的導軌上，包括設置在導軌下方的積分球、位于該積分球和導軌上方的帶探針板的測量頭，積分球的開口朝上且正對著所述測量頭，其特征在于：所述機架上還安裝有一個排測支架，該排測支架上安裝有一個用于帶動所述測量頭上下豎直運動的升降氣缸，該升降氣缸的電磁閥與排測分光機的主機連接。所述探針板上探針的個數以及排列方式均與被測件上LED的個數以及排列方式相同。
- 專利類型實用新型
- 申請人杭州星譜光電科技有限公司;
- 發明人鄭曉明;
- 地址310023 浙江省杭州市余杭區五常街道后山路8號
- 申請號CN201120399500.9
- 申請時間2011年10月19日
- 申請公布號CN202290604U
- 申請公布時間2012年07月04日
- 分類號B07C5/344(2006.01)I;
