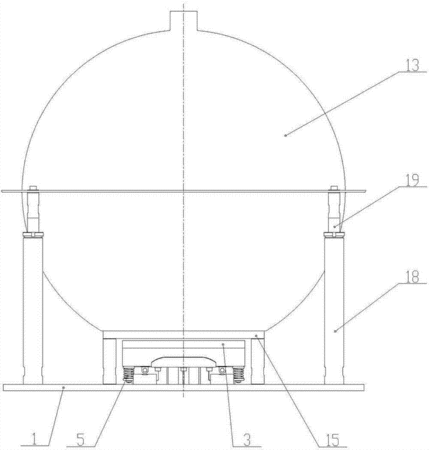

摘要：本實用新型涉及一種集成排測支架。目的是提供的排測支架應能有效地消除壓料板的側向分力，且具有通用性好的特點。技術方案是：一種集成排測支架，包括底板、積分球及探針模塊，探針模塊包括兩條導軌、一滑塊，其特征在于：探針模塊還包括上托板、一探針支架，及氣缸；探針支架上開設有探針板安裝工位，探針板安裝在該探針板安裝工位中；氣缸位于兩導軌之間，滑塊的后部制有用于容納氣缸的開口，滑塊的四個角分別安裝有一豎直布置的導向軸，每根導向軸的下端與滑塊的下表面之間分別套設有一復位彈簧，四根導向軸的上端分別固定著上托板的四個角，上托板的頂部開設有LED料板安裝工位，該LED料板安裝工位安裝有與探針板相匹配的LED料板。
- 專利類型實用新型
- 申請人杭州星譜光電科技有限公司;
- 發明人鄭曉明;
- 地址310023 浙江省杭州市余杭區五常街道后山路8號
- 申請號CN201220209496.X
- 申請時間2012年05月10日
- 申請公布號CN202599524U
- 申請公布時間2012年12月12日
- 分類號G01J1/04(2006.01)I;G01J3/02(2006.01)I;
