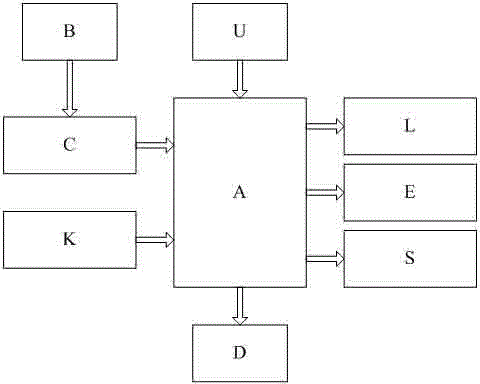

摘要：本發明提出電池電壓測量分揀儀，包含：電源電路(U)，單片機(A)，電池(B)，采樣電路(C)，電壓檔位鍵(K)，指示燈(L)，電磁鐵(E)，蜂鳴器(S)，顯示屏(D)；單片機(A)由電源電路(U)供電，采樣電路(C)采出電池(B)兩端的電壓，并實時傳送到單片機(A)中，并通過顯示屏(D)顯示出電壓值，按下電壓檔位鍵(K)，每按一下將對應不同的電壓檔位值傳送到單片機(A)中，共有三個檔位，在單片機(A)中將采樣電路(C)采到電池(B)的電壓與電壓檔位值進行比較，根據不能的結果，單片機(A)分別控制電磁鐵(E)，蜂鳴器(S)，指示燈(L)來提示工作人員。
- 專利類型發明專利
- 申請人哈爾濱智木科技有限公司;
- 發明人孫旭宏;李金錄;
- 地址150070 黑龍江省哈爾濱市道里區康安小區35棟2單元302
- 申請號CN201310641544.1
- 申請時間2013年12月04日
- 申請公布號CN104690008A
- 申請公布時間2015年06月10日
- 分類號B07C5/344(2006.01)I;
