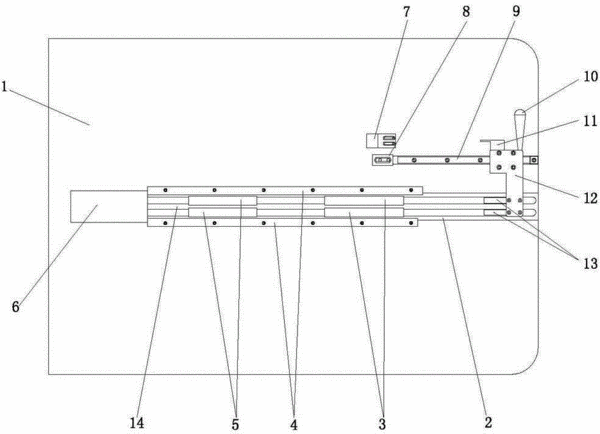

摘要：本實用新型涉及一種LED排測分光機的送料模塊。目的是提供的送料模塊應具有自動化程度高、操作簡單、工作效率高的特點。技術方案是：LED排測分光機的送料模塊，包括兩條導軌，以及位于導軌右端的推料機構；其特征在于：每條導軌上方各固定有一塊定向板，所述定向板與導軌之間的間隙形成被測件運動的通道；所述推料機構包括一條設置在工作臺上并且與所述導軌平行的直線滑軌、通過滑塊安裝在所述直線滑軌上的送料板、固定在送料板下方且可在所述兩條導軌之間滑移的兩個推料塊，以及安裝在送料板上的光耦觸發板；所述工作臺面上另設置有用于對送料板定位的限位塊以及與所述光耦觸發板相匹配的光耦觸發器，該光耦觸發器與排測分光機的主機連接。
- 專利類型實用新型
- 申請人杭州星譜光電科技有限公司;
- 發明人鄭曉明;
- 地址310023 浙江省杭州市余杭區五常街道后山路8號
- 申請號CN201120399132.8
- 申請時間2011年10月19日
- 申請公布號CN202277966U
- 申請公布時間2012年06月20日
- 分類號B07C5/344(2006.01)I;
