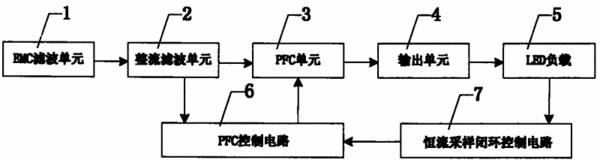

摘要：本實用新型公開了一種高功率因數LED日光燈驅動器，包括EMC濾波單元、整流濾波單元、PFC單元、輸出單元、LED負載、PFC控制電路以及恒流采樣閉環控制電路；所述EMC濾波單元的輸出端與整流濾波單元的輸入端相連，所述整流濾波單元的一個輸出端與PFC單元的一個輸入端相連，所述整流濾波單元的另一個輸出端與PFC控制電路的輸入端相連，所述PFC控制電路的輸出端與PFC單元的另一個輸入端相連，所述PFC單元的輸出端與輸出單元的輸入端相連，所述輸出單元的輸出端與LED負載的輸入端相連，所述LED負載的輸出端與PFC控制電路的輸入端相連。本實用新型功率因數高，具有恒流控制作用。
- 專利類型實用新型
- 申請人上海榮機控制系統有限公司;
- 發明人俞展;
- 地址201802 上海市普陀區怒江北路449弄9號1幢2樓4樓
- 申請號CN201120313815.7
- 申請時間2011年08月25日
- 申請公布號CN202269050U
- 申請公布時間2012年06月06日
- 分類號H05B37/02(2006.01)I;H02M1/42(2007.01)I;
