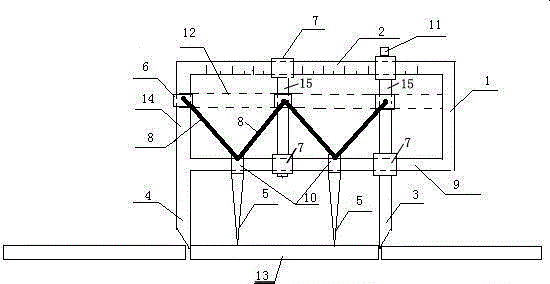

摘要：本實用新型公開了一種開關柜母排標準孔畫規，包括劃針和主體框架，主體框架設有上、下滑軌，上、下滑軌之間從左至右依次連接有固定連接桿和至少兩滑動連接桿，固定連接桿與滑動連接桿的桿身上均滑動連接有縱滑塊，固定連接桿與相鄰滑動連接桿之間的下滑軌上以及兩相鄰滑動連接桿之間的下滑軌上均分別滑動連接有橫滑塊，相鄰的縱滑塊與橫滑塊之間均連接有聯動桿，聯動桿兩端分別與縱滑塊、橫滑塊鉸接；所述主體框架下側固設有卡尺靜爪，每個橫滑塊下側均設有所述劃針，主體框架內最右邊的滑動連接桿下側固設有卡尺動爪，所述所有劃針位于卡尺靜爪與卡尺動爪之間。本實用新型是一種便于對多根并列放置的母排進行標準孔劃線的開關柜母排標準孔畫規。
- 專利類型實用新型
- 申請人索凌電氣有限公司;
- 發明人翟華;
- 地址450000 河南省鄭州市索凌路18號
- 申請號CN201120368745.5
- 申請時間2011年09月30日
- 申請公布號CN202230806U
- 申請公布時間2012年05月23日
- 分類號H01B13/00(2006.01)I;H01B13/34(2006.01)I;
