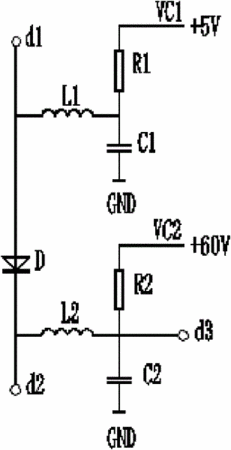

摘要：本實用新型涉及天線調諧器，公開了一種超短波跳頻電臺用跳頻天線調諧器。該跳頻天線調諧器，包括多個調諧元件，所述調諧元件分別設置有接入開關，其特征在于，所述接入開關包含二極管、分別連接在二極管正負極的接入端子、第一扼流電感、第二扼流電感、正向偏置電源和控制端子；所述二極管的正極通過第一扼流電感連接正向偏置電源的正極，所述二極管的負極通過第二扼流電感連接控制端子。
- 專利類型實用新型
- 申請人陜西烽火電子股份有限公司;
- 發明人張毅;羅文革;蘇慶偉;屈輝;石瑋;
- 地址721006 陜西省寶雞市清姜路72號
- 申請號CN201120359477.0
- 申請時間2011年09月23日
- 申請公布號CN202221996U
- 申請公布時間2012年05月16日
- 分類號H04B1/18(2006.01)I;H01Q1/24(2006.01)I;
