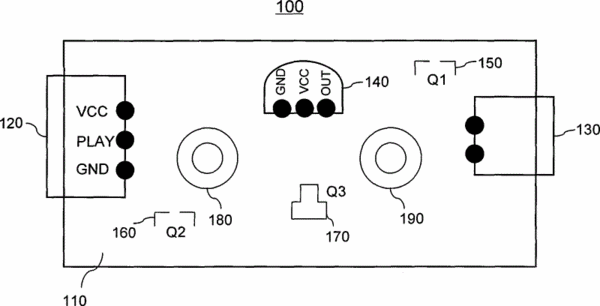

摘要：本實用新型提供一種音樂播放模塊，其包括一矩形電路板；安裝于所述電路板第一矩形邊上的控制插座，安裝在于所述電路板第三矩形邊上的輸出插座，位于所述電路板的第一矩形邊和第三矩形邊之間的音樂三極管，連接于所述音樂三極管和所述輸出插座之間的第一晶體管；所述控制插座的導電端子和所述輸出插座的導電端子與所述音樂三極管的引腳電性連接實現音樂三極管的輸入和輸出；所述電路板設置有便于將該所述音樂播放模塊固定于其他物件上的穿孔。其中，所述控制插座與所述音樂三極管電性相連以控制所述音樂三極管開始或停止工作，所述音樂三極管將音樂信號發送給所述第一晶體管以進行放大，放大后的信號經所述輸出插座輸出。
- 專利類型實用新型
- 申請人無錫愛睿芯電子有限公司;
- 發明人曹偉勛;徐志強;
- 地址214072 江蘇省無錫市濱湖區滴翠路100號530大廈2號樓1903室
- 申請號CN201020511900.X
- 申請時間2010年08月24日
- 申請公布號CN201839259U
- 申請公布時間2011年05月18日
- 分類號H03F3/21(2006.01)I;A63H5/00(2006.01)I;A63H33/26(2006.01)I;
