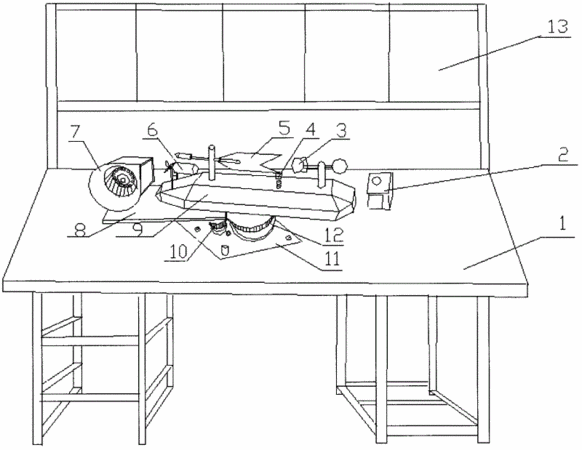

摘要:一種風向跟蹤的風力發電實訓裝置,它包括風向跟蹤的風力發電裝置和模擬風裝置,風向跟蹤的風力發電裝置在控制臺上設有底座、機艙限位開關、風車限位開關和實驗掛箱,實驗掛箱包括單片機掛箱、PLC掛箱、變頻器掛箱,底座設有平臺、旋轉編碼器和風向跟蹤裝置,風向跟蹤裝置前端設有風力發電機,中端設有風向標,風向標上設有風向標箭頭和風向標箭尾,風向標的立桿連接在風向跟蹤裝置內的風向標偏向編碼器,風向跟蹤裝置尾端設有風速傳感器和風向限位開關,風向跟蹤裝置底部設有轉盤、機艙電動機和角度編碼器,轉盤安裝在底座上,機艙電動機通過齒輪驅動轉盤和角度編碼器;模擬風裝置將風車電動機設在底座上,風車電動機通過主軸連接到裝有鼓風機的平臺上;風向跟蹤裝置設在鼓風機的前方。本實用新型在實訓室內實現風向跟蹤的風力發電控制過程,模擬自然風的裝置,用鼓風機模擬自然風,其風力大小,風吹方向可以改變;鼓風機轉速由變頻器控制,鼓風機整體在控制臺上旋轉來改變風吹方向。
- 專利類型實用新型
- 申請人酒泉職業技術學院;青島金博士自動化技術有限公司;
- 發明人薛仰全;張俊妍;梁志紅;裴興林;金元郁;
- 地址735000 甘肅省酒泉市肅州區解放路66號
- 申請號CN201120350963.6
- 申請時間2011年09月17日
- 申請公布號CN202217434U
- 申請公布時間2012年05月09日
- 分類號G09B25/02(2006.01)I;
