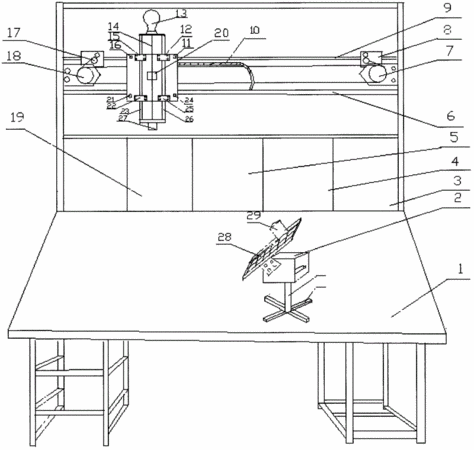

摘要:模擬太陽升降規律的太陽跟蹤光伏發電教學實訓裝置,它包括控制臺、被控對象掛箱、單片機掛箱、PLC掛箱、檢測掛箱、模擬太陽升降規律的裝置和太陽跟蹤光伏發電裝置,模擬太陽升降規律的裝置由相互平行的直線導軌I和直線導軌II通過軸承與太陽升降滑塊連接,直線導軌II兩端各設有限位,太陽升降滑塊通過齒輪和齒形帶連接到電動機I,太陽升降滑塊設有立桿I、立桿II和螺桿,立桿I和立桿II通過套管連接到太陽升降滑塊上,螺桿上端設有燈泡,下端通過螺母與電動機II連接;太陽升降滑塊與控制設備通過電纜線連接;太陽跟蹤光伏發電裝置下部設有底座通過立桿III與機艙連接,機艙底部設有電動機III,機艙兩側分別設有限位器,機艙上部設有的電動機IV通過齒輪和齒輪帶與水平軸連接,機艙上設有限位器,水平軸上設有電池板和光感應器。本實用新型在實訓室內實現太陽跟蹤光伏發電控制過程和模擬太陽升降規律;性價比高,使用壽命長,節約了維修費用,減少了維修量。
- 專利類型實用新型
- 申請人酒泉職業技術學院;青島金博士自動化技術有限公司;
- 發明人楊天虎;李玉宏;馮黎成;岳志明;金元郁;
- 地址735000 甘肅省酒泉市肅州區解放路66號
- 申請號CN201120350962.1
- 申請時間2011年09月17日
- 申請公布號CN202217423U
- 申請公布時間2012年05月09日
- 分類號G09B23/18(2006.01)I;
