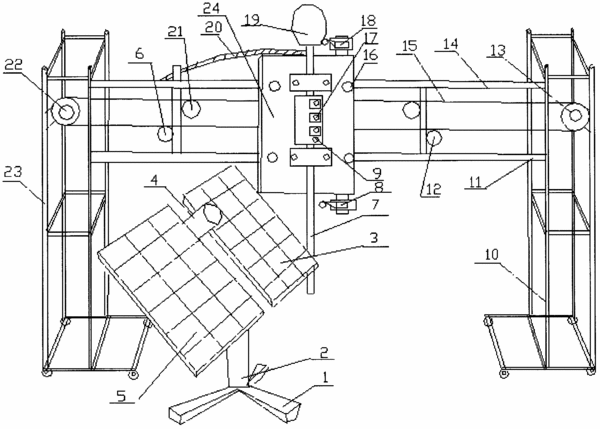

摘要：一種模擬太陽升降規律的太陽跟蹤光伏發電教學實訓裝置，它包括模擬太陽升降規律的裝置和太陽跟蹤光伏發電裝置，模擬太陽升降規律的裝置由相互平行的直線導軌I和直線導軌II固定在支架上，滑塊通過四個軸承安裝在直線導軌I和直線導軌II上，直線導軌II兩端各設有限位開關，直線導軌I設有光電編碼器I，支架設有電動機I，通過鏈輪和鏈條驅動滑塊，滑塊設有電動機II和光電編碼器II，滑塊與控制設備通過電纜線連接，滑塊上下分別設有限位開關，電動機II通過齒輪和直線齒條與立桿連接，立桿設有金鹵燈；太陽跟蹤光伏發電裝置下部設有底座，塔桿裝在底座上，塔桿上部設有光伏電池和光感應器。本實用新型在實訓室內實現太陽跟蹤光伏發電控制過程和模擬太陽升降規律；性價比高，使用壽命長，節約了維修費用，減少了維修量。
- 專利類型實用新型
- 申請人酒泉職業技術學院;青島金博士自動化技術有限公司;
- 發明人馮黎成;楊天虎;李玉宏;吳紅;金元郁;
- 地址735000 甘肅省酒泉市肅州區解放路66號
- 申請號CN201120350870.3
- 申請時間2011年09月17日
- 申請公布號CN202217422U
- 申請公布時間2012年05月09日
- 分類號G09B23/18(2006.01)I;
