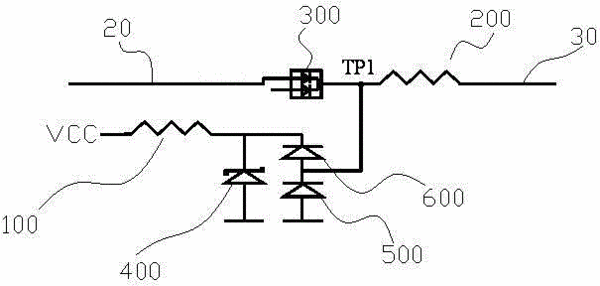

摘要：本實用新型公開了一種恒流源的過壓保護電路，包括第一電阻、第二電阻、第一二極管、第二二極管、第三二極管和第四二極管；所述第一二極管的正極與恒流源的輸入端相連，第一二極管的負極通過第二電阻與恒流源的輸出端相連；所述第二二極管的正極接地，負極通過第一電阻與工作電源相連；所述第三二極管的正極接地，負極分別與第四二極管的正極、第一二極管的負極相連；所述第四二極管的負極連接第二二極管的負極。通過所述的恒流源的過壓保護電路，確保了恒流源輸出部分電路不受外部環境的影響，從而使得負載元件在異常情況下不會因為電壓過大而損壞。
- 專利類型實用新型
- 申請人深圳市億維自動化技術有限公司;
- 發明人王選宇;
- 地址518057 廣東省深圳市南山區科技園北區朗山路7號中航工業南航大廈4樓408室
- 申請號CN201120260620.0
- 申請時間2011年07月22日
- 申請公布號CN202159974U
- 申請公布時間2012年03月07日
- 分類號H02H9/04(2006.01)I;
