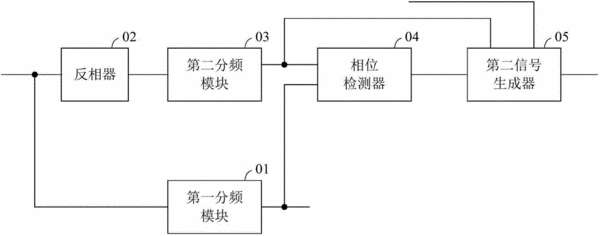

摘要：本實用新型屬于波形生成領域，公開了一種正交脈沖生成裝置及電機驅動器，通過包括第一分頻模塊、反相器、第二分頻模塊、相位檢測器以及第二信號生成器；第一分頻模塊對第一原始脈沖進行分頻以生成第一正交脈沖，反相器對第一原始脈沖進行反相以生成第二原始脈沖，第二分頻模塊對第二原始脈沖進行分頻以生成第三原始脈沖，相位檢測器根據第一正交脈沖和第三原始脈沖生成相位信號，第二信號生成器根據相位信號、第三原始脈沖以及輸入的方向信號生成第二正交脈沖；第一正交脈沖和第二正交脈沖共同構成正交脈沖信號。本實用新型通過所述正交脈沖生成裝置及電機驅動器，簡化了電路結構并節約了成本。
- 專利類型實用新型
- 申請人深圳市億維自動化技術有限公司;
- 發明人劉嘉;李軍;
- 地址518000 廣東省深圳市南山區南頭關口二路智恒戰略性新興產業園15棟5樓及16棟5樓
- 申請號CN201620312942.8
- 申請時間2016年04月14日
- 申請公布號CN205584157U
- 申請公布時間2016年09月14日
- 分類號H03K5/15(2006.01)I;H02P6/185(2016.01)I;
