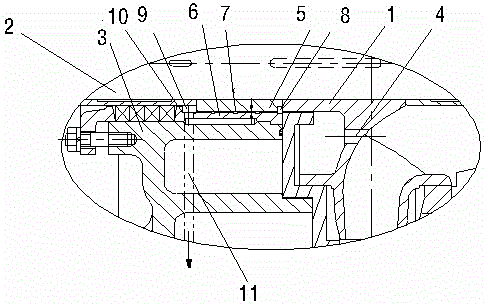

摘要：本實用新型涉及立式多級泵軸向力的平衡結構，包括葉輪、泵軸、出水段，其特征在于：在葉輪后端的泵軸上套有小平衡鼓，在小平衡鼓外有節流襯套，節流襯套內孔面上開迷宮槽，小平衡鼓與節流襯套之間有間隙，在出水段腔內鑄出凸臺，腔內開孔并由接水管連接泵吸入口處，在節流襯套與葉輪相對處設有腔體。本實用新型的優點是可以有效地平衡軸向力，減小了軸和軸承的載荷,降低了密封腔的壓力，提高了泵的可靠性，延長了泵的使用壽命，減少了制造和維修成本；另一方面，減小了泄漏量，從而提高了泵的效率。
- 專利類型實用新型
- 申請人上海連成（集團）有限公司;
- 發明人陳晶晶;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201120200929.0
- 申請時間2011年06月15日
- 申請公布號CN202158019U
- 申請公布時間2012年03月07日
- 分類號F04D29/66(2006.01)I;
