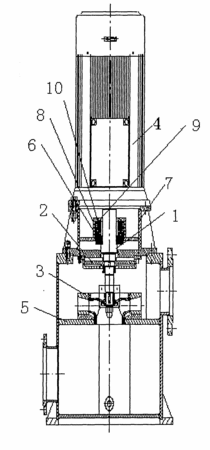

摘要:本實用新型涉及一種應用于無密封自控自吸泵的軸向力平衡的新結構。包括軸、副葉輪、葉輪、電機、泵體,其特征在于:在副葉輪上部的軸上安裝有一推力軸承,在軸的邊側上安裝有一支架,支架上安裝有一推力軸承,在支架上的推力軸承的頂面上有一沉孔,在沉孔內有彈簧,彈簧的上頂端與支架頂相抵,支架上的推力軸承的底面與軸上的推力軸承的上端面相接觸。本實用新型的優點是可以減小副葉輪的尺寸,而推力軸承采用新型材料后接觸面采用研磨方式磨平,可以起到輔助密封的作用,能使軸向力減小,密封還更可靠。
- 專利類型實用新型
- 申請人上海連成(集團)有限公司;
- 發明人付猛;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN200920209066.6
- 申請時間2009年09月02日
- 申請公布號CN201547032U
- 申請公布時間2010年08月11日
- 分類號F04D29/66(2006.01)I;F04D9/02(2006.01)I;
