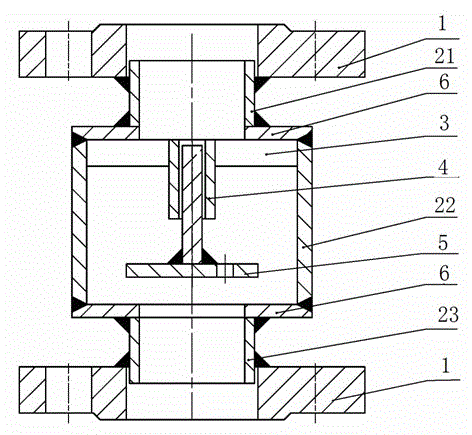

摘要：本實用新型涉及小口徑無密封自控自吸泵止回閥結構的改進，包括：上、下法蘭、筋板、導桿和導板，其特征在于：還包括與上法蘭貫通連接的第一管道、與下法蘭貫通連接的第三管道、第一管道和第三管道之間貫通連接的第二管道，第二管道的管徑大于第一管道和第三管道，在第二管道內部設有所述導桿，導桿的兩側分別與一筋板連接，該筋板的另一端與第二管道的內側壁固定連接，該導桿的下部連接有所述導板，該導板略高于第三管道的上管口。本實用新型優點是：結構簡單，使止回閥的結構設計更加合理，徹底解決止回閥后揚程差距太大的問題，對泵的性能無不良影響，且止回閥所用零部件盡量標準化，減少了再加工的麻煩，節約加工工時及成本。
- 專利類型實用新型
- 申請人上海連成（集團）有限公司;
- 發明人孫嘵騰;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201120198782.6
- 申請時間2011年06月14日
- 申請公布號CN202149055U
- 申請公布時間2012年02月22日
- 分類號F04D29/00(2006.01)I;F16K15/06(2006.01)I;F16K27/02(2006.01)I;
